Industrieanlagen benötigen oft gleichzeitig Bewegung und Kraft. Eine Maschine benötigt möglicherweise für einen Teil ihres Betriebs eine einfache Bewegungsquelle, während ein anderer Teil möglicherweise eine stärker kontrollierte Kraft benötigt. Wenn diese Bedürfnisse zusammen auftreten, wird die Beziehung zwischen verschiedenen Energiesystemen wichtig.
Pneumatiksysteme nutzen Druckluft, um Bewegung zu erzeugen. Hydrauliksysteme nutzen Flüssigkeit zur Kraftübertragung. Jeder Ansatz hat seinen eigenen Platz in der Industrieausrüstung. Dennoch benötigen einige Maschinen die Eigenschaften beider.
Hier ist ein Lufthydraulischer Verstärkerzylinder kann Teil des Systems werden. Es verbindet den pneumatischen Eingang mit dem hydraulischen Ausgang, sodass Luftdruck zur Erzeugung einer hydraulischen Wirkung genutzt werden kann. Der Zylinder ist also nicht einfach eine andere Art von Aktuator. Es fungiert als Bindeglied zwischen zwei Arten der Bewegungs- und Krafterzeugung.
Das Verständnis dieser Beziehung kann helfen zu erklären, warum lufthydraulische Verstärkerzylinder in verschiedenen industriellen Anwendungen vorkommen. Ihr Wert ergibt sich aus der Art und Weise, wie sie in eine breitere Maschine passen, und nicht nur aus dem Zylinder.

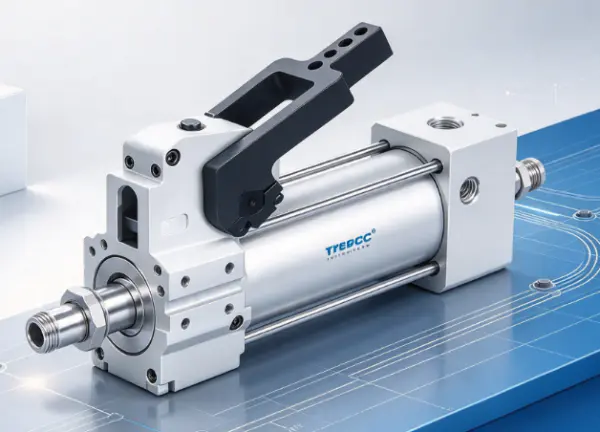

Was ist ein lufthydraulischer Verstärkerzylinder?
Ein lufthydraulischer Verstärkerzylinder ist ein Gerät, das pneumatische und hydraulische Funktionen in einer Arbeitsanordnung kombiniert.
Die pneumatische Seite nutzt Druckluft als Eingangsquelle. Die hydraulische Seite nutzt Flüssigkeit zur Übertragung der resultierenden Kraft. Der Zylinder verbindet diese beiden Funktionen, sodass der luftbetriebene Eingang die hydraulische Bewegung unterstützen kann.
Diese Grundidee kann nützlich sein, wenn eine Maschine bereits Zugang zu Druckluft hat, für einen bestimmten Vorgang jedoch eine andere Art von Kraft oder Bewegung benötigt.
Ein herkömmlicher Pneumatikzylinder kann eine direkte Bewegung mithilfe von Druckluft ermöglichen. In einigen Anwendungen kann die erforderliche Aktion jedoch von der hydraulischen Kraft profitieren. Anstatt zwei völlig getrennte Systeme aufzubauen, kann ein Zylinder eine Verbindung zwischen beiden herstellen.
Das Produkt kann daher als Zwischenkomponente betrachtet werden. Es empfängt pneumatische Energie und nutzt diese Eingabe innerhalb eines hydraulischen Arbeitsabschnitts.
Seine Rolle wird leichter verständlich, wenn man die beiden Systeme getrennt betrachtet:
| System | Allgemeine Funktion |
|---|---|
| Pneumatisches System | Verwendet Druckluft, um die Eingangsbewegung bereitzustellen |
| Hydrauliksystem | Verwendet Flüssigkeit, um Kraft zu übertragen und auszuüben |
| Lufthydraulischer Verstärkerzylinder | Verbindet pneumatischen Eingang mit hydraulischer Wirkung |
Diese Beziehung ist das Hauptmerkmal des Produkts. Es ermöglicht Gerätekonstrukteuren, bei der Entwicklung einer Maschine sowohl pneumatische als auch hydraulische Funktionen zu berücksichtigen.
Wie verbindet ein lufthydraulischer Verstärkerzylinder pneumatische und hydraulische Funktionen?
Die Verbindung zwischen den beiden Systemen basiert auf der Energieübertragung.
Druckluft gelangt in die pneumatische Seite des Geräts. Die Luftbewegung wirkt auf den internen Mechanismus und erzeugt Druck im Hydraulikbereich. Die Hydraulikflüssigkeit überträgt diesen Druck dann auf die Arbeitsseite.
Der Prozess kann als eine Abfolge verstanden werden:
- Druckluft gelangt in den Pneumatikbereich.
- Die Luft wirkt auf die innenliegende Kolbenanordnung.
- Eine Bewegung von der pneumatischen Seite erzeugt hydraulischen Druck.
- Hydraulikflüssigkeit überträgt die resultierende Kraft.
- Der Arbeitsabschnitt erzeugt die erforderliche Bewegung oder Aktion.
Der genaue Innenaufbau kann zwischen den Produkten variieren, das Grundkonzept bleibt jedoch ähnlich. Pneumatische Energie liefert den Input, während hydraulische Wirkung den Arbeitseffekt liefert.
Diese Anordnung schafft eine nützliche Verbindung zwischen zwei Systemen, die normalerweise auf unterschiedliche Weise funktionieren.
Luft ist praktisch, um Bewegung zu erzeugen. Hydraulikflüssigkeit ist nützlich, wenn Kraft durch ein kontrolliertes Flüssigkeitssystem übertragen werden muss. Die Zusammenführung dieser Funktionen kann Gerätekonstrukteuren eine andere Möglichkeit bieten, Maschinenbewegungen anzugehen.
Der Verstärkerzylinder sitzt daher zwischen der pneumatischen Quelle und der hydraulischen Wirkung. Seine Stellung im System erklärt seinen Namen und seine praktische Rolle.
Warum sollte eine Maschine sowohl pneumatische als auch hydraulische Funktionen benötigen?
Durch unterschiedliche Maschinenvorgänge können unterschiedliche Anforderungen entstehen.
Pneumatiksysteme werden oft mit geradliniger Bewegung in Verbindung gebracht. Sie können zum Bewegen von Komponenten, zum Positionieren von Teilen oder zum Betreiben von Mechanismen nützlich sein, die nicht die Eigenschaften einer hydraulischen Wirkung erfordern.
Hydrauliksysteme kommen oft in Betracht, wenn eine Maschine eine kontrollierte Kraft benötigt. Der flüssigkeitsbasierte Arbeitsprozess kann Anwendungen unterstützen, bei denen eine direkte pneumatische Bewegung nicht das gewünschte Betriebsverhalten liefert.
Eine Maschine kann daher von der Verfügbarkeit beider Funktionen profitieren.
Beispielsweise kann eine Produktionsmaschine Druckluft als Teil ihres allgemeinen Betriebssystems verwenden. Das Hinzufügen eines separaten Hydrauliksystems könnte die Ausrüstung komplizierter machen. Ein lufthydraulischer Verstärkerzylinder kann eine Möglichkeit bieten, eine hydraulische Wirkung auszulösen, ohne die pneumatischen und hydraulischen Systeme als völlig unabhängig zu betrachten.
Dies kann auch das Gerätelayout beeinflussen.
Der Konstrukteur muss überlegen, wo der Zylinder installiert wird, wie er mit der Luftquelle verbunden wird, wie der hydraulische Abschnitt mit dem Arbeitsmechanismus interagiert und wie die resultierende Bewegung in die Maschine passt.
Die Beziehung lässt sich einfach darstellen:
Druckluft → Pneumatikwirkung → Hydraulikdruck → Arbeitsbewegung
Dadurch wird der Verstärkerzylinder zu einem Teil einer größeren Maschinenfunktion und nicht zu einer isolierten Komponente.
Wo werden lufthydraulische Verstärkerzylinder eingesetzt?
Die Anwendungen eines lufthydraulischen Verstärkerzylinders sind mit Geräten verbunden, die pneumatische Verfügbarkeit mit der Notwendigkeit einer hydraulischen Wirkung kombinieren.
Fertigungsmaschinen können ein Bereich sein. Die Produktionsausrüstung kann mehrere bewegliche Abschnitte umfassen und verschiedene Teile der Maschine können unterschiedliche Kraftanforderungen haben.
Ein weiterer möglicher Einsatzbereich sind Spannvorrichtungen. Bei einer Maschine muss möglicherweise eine Komponente in Position gebracht und dann während des Arbeitsprozesses Kraft ausgeübt werden. Die Kombination aus pneumatischem Eingang und hydraulischer Wirkung kann diese Art von Betrieb unterstützen.
Auch Press- und Formgeräte können ähnliche Anforderungen mit sich bringen. Die Maschine erfordert möglicherweise einen kontrollierten Arbeitsvorgang, während Druckluft als Teil der verfügbaren Stromquelle verwendet wird.
Materialtransportgeräte können auch kombinierte Fluidtechnikfunktionen nutzen. Bewegung und Positionierung können je nach Aufgabe unterschiedlich gehandhabt werden.
Mögliche Anwendungsbereiche sind:
| Anwendungsbereich | Mögliche Rolle |
|---|---|
| Fertigungsausrüstung | Unterstützt kontrollierte Maschinenbewegungen |
| Spannausrüstung | Bereitstellung von Kraft bei Spannvorgängen |
| Pressausrüstung | Unterstützende Arbeitsbewegung und Kraft |
| Umformmaschinen | Pneumatikeingang mit hydraulischer Wirkung verbinden |
| Materialhandhabung | Unterstützende Bewegung und Positionierung |
| Automatisierte Maschinen | Bereitstellung einer zusätzlichen Bewegungsmöglichkeit |
Die genaue Anwendung hängt von der Maschinenkonstruktion ab. Der wichtige Punkt ist, dass der Verstärkerzylinder dort eingesetzt werden kann, wo pneumatische und hydraulische Funktionen zusammenarbeiten müssen.
Wie passt der Booster-Zylinder in das Maschinendesign?
Eine Komponente kann ihre vorgesehene Aufgabe nur dann erfüllen, wenn sie richtig in die sie umgebende Ausrüstung passt.
Bei einem lufthydraulischen Verstärkerzylinder bedeutet dies, dass die Luftversorgung, der hydraulische Arbeitsabschnitt, die mechanische Verbindung und die von der Maschine benötigte Bewegung berücksichtigt werden müssen.
Die Einbaulage kann Einfluss darauf haben, wie der Zylinder innerhalb der Anlage funktioniert. Der Konstrukteur muss möglicherweise berücksichtigen, wie der Zylinder mit anderen Komponenten verbunden ist und wie seine Bewegung auf den Arbeitsmechanismus übertragen wird.
Auch der Raum ist Teil des Designprozesses. Industriemaschinen enthalten oft viele Komponenten an einem Ort. Der Druckerhöhungszylinder muss in die vorhandene Anordnung passen, ohne benachbarte Teile zu beeinträchtigen.
Auch die Verbindungspunkte sind wichtig. Die pneumatische Seite muss mit dem Luftsystem der Maschine verbunden werden. Die hydraulische Seite muss mit dem entsprechenden Flüssigkeitskreislauf oder Arbeitsmechanismus zusammenarbeiten.
Dadurch entstehen mehrere Designbeziehungen:
- Luftversorgung und pneumatischer Eingang
- Hydraulischer Arbeitsteil
- Mechanische Verbindung
- Bewegungsrichtung
- Gerätelayout
- Zugang für Installation und Service
Diese Zusammenhänge zeigen, warum die Auswahl eines Druckverstärkerzylinders nicht von der Maschinenkonstruktion getrennt werden kann.
Die Komponente mag im Vergleich zur Gesamtmaschine relativ kompakt sein, ihre Position kann jedoch Einfluss darauf haben, wie verschiedene Teile des Systems interagieren.
Kann ein lufthydraulischer Verstärkerzylinder ein kompakteres Gerätedesign unterstützen?
Gerätedesigner müssen oft die Funktion mit dem verfügbaren Platz in Einklang bringen. Das Hinzufügen separater Systeme für jede Art von Bewegung kann eine Maschine komplizierter machen.
Ein lufthydraulischer Verstärkerzylinder bietet einen weiteren Ansatz, indem er pneumatische und hydraulische Funktionen über eine Komponente verbindet.
Das bedeutet nicht, dass jede Maschine ein solches Gerät benötigt. Sein Nutzen hängt von der Anwendung ab. Wo jedoch bereits beide Arten der Fluidtechnik relevant sind, kann die kombinierte Anordnung eine praktische Designoption darstellen.
Der Zylinder kann es einer Maschine ermöglichen, eine vorhandene pneumatische Quelle zu nutzen und gleichzeitig hydraulische Maßnahmen dort einzuführen, wo sie benötigt werden. Dadurch kann die Notwendigkeit verringert werden, jede Funktion als völlig separates System zu behandeln.
Der Zusammenhang ist besonders interessant bei Maschinen, bei denen mehrere Vorgänge im selben Arbeitsbereich stattfinden.
Eine Maschine verwendet möglicherweise Druckluft für die allgemeine Bewegung und Steuerung, während sie für einen bestimmten Vorgang hydraulische Kraft benötigt. In einem solchen Fall kann der Verstärkerzylinder eine Brücke zwischen den beiden Funktionen bilden.
Dies kann sich auch auf die Wartungsplanung auswirken. Anstatt die pneumatischen und hydraulischen Funktionen als unabhängige Systeme zu betrachten, kann der Gerätekonstrukteur überlegen, wie sie am Verstärkerzylinder zusammentreffen.
Das Ergebnis ist ein vernetzterer Ansatz für das Maschinenlayout. Der Zylinder wird Teil der gesamten Systemarchitektur.
Was sollten Käufer bei der Auswahl eines lufthydraulischen Druckerhöhungszylinders beachten?
Die Wahl eines lufthydraulischen Verstärkerzylinders beginnt mit dem Verständnis der Maschine und nicht nur mit der Betrachtung der Komponente.
Die beabsichtigte Anwendung sollte klar sein. Käufer müssen wissen, welche Art von Bewegung der Zylinder unterstützt und welche Rolle die hydraulische Wirkung im Arbeitsprozess spielt.
Ein weiterer Gesichtspunkt ist das verfügbare pneumatische System. Da der Verstärkerzylinder auf pneumatischen Eingang angewiesen ist, muss er zur vorhandenen Geräteanordnung passen.
Auch die hydraulische Seite erfordert Aufmerksamkeit. Der Zylinder sollte mit der hydraulischen Wirkungsweise innerhalb der Maschine arbeiten.
Ebenso wichtig sind die Installationsanforderungen. Die räumliche Anordnung der Maschine kann Einfluss darauf haben, welches Produktdesign geeignet ist.
Käufer können mehrere Bereiche in Betracht ziehen:
| Rücksichtnahme | Verwandte Frage |
|---|---|
| Bewerbung | Welche Bewegungs- oder Arbeitshandlung ist erforderlich? |
| Pneumatisches System | Wie erhält der Zylinder Luftzufuhr? |
| Hydraulische Funktion | Welche Rolle wird die hydraulische Wirkung spielen? |
| Maschinenlayout | Wo wird der Zylinder eingebaut? |
| Verbindung | Wie wird es mit umgebenden Komponenten interagieren? |
| Wartung | Ist der Arbeitsbereich bei Bedarf zugänglich? |
Klare Produktinformationen können die Kommunikation zwischen Käufern und Herstellern erleichtern.
Bei kundenspezifischen Geräten kann es auch hilfreich sein, Details über den Arbeitsprozess der Maschine bereitzustellen. Ein Hersteller kann die beabsichtigte Rolle des Zylinders besser verstehen, wenn die Anwendung praxisnah erklärt wird.
Wie können Hersteller verschiedene Anwendungen für lufthydraulische Druckerhöhungszylinder unterstützen?
Unterschiedliche Maschinen erfordern möglicherweise unterschiedliche Ansätze zur pneumatischen und hydraulischen Integration. Daher müssen Hersteller mehr als nur die Grundfunktion des Zylinders verstehen.
Die Produktentwicklung kann mit der beabsichtigten Anwendung beginnen. Der Hersteller berücksichtigt, wie der Zylinder mit der Maschine verbunden wird und welche Art von Arbeitsvorgang er unterstützen muss.
Anschließend kann die Produktstruktur mit der Ausstattungsanordnung abgeglichen werden. Dazu gehört die Beziehung zwischen dem pneumatischen Teil, dem hydraulischen Teil, den Verbindungspunkten und den umgebenden Maschinenkomponenten.
Kommunikation ist besonders wichtig für industrielle Anwendungen. Ein Käufer weiß möglicherweise, was die Maschine leisten muss, ohne genau zu wissen, wie die interne Zylinderanordnung gestaltet sein sollte.
Der Hersteller kann von der Anwendung ausgehen und diese Anforderungen in ein passendes Produktkonzept umsetzen.
Dieser Prozess kann Folgendes umfassen:
- Anwendungsbesprechung
Die Maschine und ihren Arbeitsablauf verstehen. - Produktplanung
Berücksichtigung der Beziehung zwischen pneumatischen und hydraulischen Funktionen. - Designentwicklung
Erstellen einer Zylinderanordnung, die zur vorgesehenen Ausrüstung passt. - Produktion
Herstellung und Montage der benötigten Komponenten. - Bewerbungsprüfung
Überprüfung, ob das fertige Produkt zum vorgesehenen Maschineneinsatz passt.
Dieser Ansatz gibt dem lufthydraulischen Druckverstärkerzylinder einen Platz in der breiteren Geräteentwicklung. Es ist nicht einfach eine Komponente, die Kraft liefert. Es ist ein Verbindungspunkt zwischen zwei Fluidtechnikkonzepten.
Da Industriemaschinen weiterhin unterschiedliche Bewegungs- und Steuerungsformen kombinieren, kann dieser Komponententyp überall dort relevant bleiben, wo pneumatische Eingabe und hydraulische Aktion innerhalb desselben Gerätedesigns zusammenarbeiten müssen.
